こんにちは。

春が近づくと納税通知となります・・・。
今年はありがたいことに、納税通知の作業の問い合わせが多くて大変ありがたいです。ありがとうございます。

しかしながら・・・、そういった事態を想定していなかったので実際には依頼を引き受けられない事態になっています。本当に申し訳ありません。
納税通知は固定資産税であればどの自治体も固定資産税の通知書の業務になるので重なってしまうのです・・・。

当社の場合は・・・・、機械は空いているけど作業者がいない・・・。という状況です。
もう少し作業スケジュールが事前に分かっていても受けられないのではないのでしょうか？
作業者の教育は時間が掛かります。

当社は機械作業には実績があり、納税通知にはノウハウがあると思っています。
入札会社から沢山の納付書作業を依頼されております。
空いているスケジュールもありますので是非お問い合わせください。

でも、重なってしまうんですよね～。

当社はコンビニ収納に対応した冊子＋バラの用紙を１人分ずつインサーターに投入するという機械を製造販売しています。
最初は自分用に製作したのですが、今では全国で数台が稼働中・・・。両手で充分足ります。
そのどこの会社も「ミスゼロ継続中」ですので、ミスを起こさない方法があるのです。多分・・・。
来年の納税通知書の機械については今からお話しをさせていただいても早すぎることはありません。
高い機械なのであまりオススメしませんが、性能はオススメどころかコレしかないと思います。
噂では「パクリマシンが出た」　「EZフィーダーと同等性能」　「好評発売中」らしいです。

EZフィーダーの良いところはブッキングと封入作業を分けたところです。EZパクリの制作者はそれの利点に気がついたという事です。
5年前には一部のユーザーを除いて誰も聞き入れていただけませんでしたが・・・。
EZフィーダーを見てから作ったので　「パクリEZフィーダー」　性能は良いんじゃないでしょうか？

ちなみにその時からの一部のユーザー様は「機械が完成していない、図面もない」という状態なのにご発注いただいき現在も使用中という、大変お世話になっている方です。
普通発注しませんよね～。
　「普通じゃなかったという事です。」

「いつもご覧いただきありがとうございます。ＥＺフィーダーですが、季節到来、真っ盛りです。」
　「そんなに動いていないでしょ・・・・。」

　「まぁ動くんですけどすぐ終わっちゃうので・・・・。ブッキングの速度の倍だし・・・。」

　EZフィーダーは第二世代を改良し、第三世代に入っています。

シルバープロトタイプ　　　　　　　　 　黒マークセンサー

ＥＺフィーダー第一世代　　　　　黒マークと通数番号ＮＷ７と厚み検査とログ

ＥＺフィーダー第二世代 　　　　 通数番号とGS1-128と厚み検査とログ

EZフィーダー第三世代　　　　　通数番号とGS1-128とランダム枚数厚み検査とログ

となりました。

第二世代は完成しましたが、ランダム枚数で納税通知書以外にも使用したいという要望が有ったので第三世代を開発しました。
これはすでに完成して市場にて運用されています。

EZフィーダーの特徴はあいまい理論を採用していて、そのレベルをオペレーターが切り替えられるというのが特徴です。
ノリ製本とコンビニ部分のバラという組み合わせを封入するのですが、EZフィーダーでは厚みのある製本部分と1枚ペラであるコンビニ部分、この冊子とペラ部分の厚みが異なる物をさばいて一番下の冊子またはペラを搬送できるという技術を基本としています。

ゲートマークによる名寄せを行い、通数番号を読み取り、同時にランダム厚みの場合は厚みの枚数情報をOCR-Bで読み取ります。
コンビニ部分は44桁のGS1-128（コンビニバーコード）を読み取ります。
このコンビニバーコートの9桁から29桁～21桁を自治体が自由に使用して良いので必ず誰の納付書かわかるように納税通知者番号が入っています。
バーコードの仕様について
http://www.ezawajimuki.co.jp/blog/files/EAN128.jpg

厚みが異なる物を搬送して、バーコードで中身を検証する。１人分ずつをインサーターに投入してインサーターにて封入作業なのですが、
厚みが異なる物は搬送できますが、ノリがはみ出していて本来は離れていなければいけない用紙がくっついてしまっている事があります。
これは物理的に剥がせないので、バラの枚数を最大4枚最低4枚や最大4枚1枚とセキュリティレベルをくっついている前提で切り替えて運用が出来るようになっています。
もちろん離れていなければいけないところがくっついているのはブッキングが悪いのですが、そう言う状態の良くない用紙でも運転が出来るように製作しました。
当然ですがブッキング不良でも、厚みのセキュリティはこのようにセキュリティレベルを下げて運用することはできません。
もちろん事前にデータをいただければ頂いたデータを期待値として運用することも出来ます。

がちがちのセキュリティを組んだ方が簡単ですが、現実にはバラがバラではなく、ノリがはみ出していて不要に張り付いてしまっているという用紙の場合でも誤封入を防いだ上で、かつ運用が出来て、かつログが残るという動作フローになっています。
2年以上のテスト運用で実践で運用しています。

EZFの説明と動画、開発のページ
http://www.ezawajimuki.co.jp/ezfeeder/ezfeeder.html

　いつもご覧いただきありがとうございます。今日からなんと１１月です。

ＥＺフィーダーですが、
http://www.ezawajimuki.co.jp/blog/index.php?e=215
でご紹介したようにどうも完成したようです。
引き続きいろいろと試しているのですが、 「こうなるべき時はこうで、ああなるべき時はああ」 なっています。
日本語はおかしいですけど、機械の状態は良さげです。

２月にＰＡＧＥで色々な方に助言をいただきました。その節は本当にお世話になりました。

沢山の方から２工程の欠点や改善点をご指導いただきました。あれがあったから今があると思います。
第二世代完成として発表させていただきます。

第一世代では先頭マークだけの読み取りで名寄せをしていましたが、
第二世代では通数番号であるＯＣＲ－Ｂを読み取ります。また順序がＮＧでないかの検査を行います。

コンビニ用の納付書ではＧＳ１－１２８の４４桁を読み取ります。
全桁検査することも、納税通知者番号だけ検査することも可能です。
事前データに基づいて検査することも可能です。

厚みの計測を行います。

”通数番号”　”納税通知者番号”　”厚みデータ”　の検査に異常が無いものをインサーターに投入します。
もちろん全ての検査は記録されます。

開発を含めて以下のように進化しております。

ストリームフィーダー　輪ゴムバージョン
　
シルバープロトタイプ　　　　　　　　 　黒マークセンサー

ＥＺフィーダー第一世代０１　　　　　　黒マークと通数番号ＮＷ７と厚み検査とログ

ＥＺフィーダー第一世代０２　　　　　　黒マークと通数番号ＮＷ７と厚み検査とログ
　
ＥＺフィーダー第二世代０１ 　　　　 　 通数番号とＥＡＮ１２８と厚み検査とログ

テスト動画です。本＋バラ５枚です。バラが４枚なら５５００通／時間程度まででます。
http://www.youtube.com/watch?v=pcchYsmbYKQ

と言うことでＥＺフィーダーは第二世代の開発を完了しました。

　コンビニ代理収納納付書作成の切り札、ＥＺフィーダーです。
コンビニ収納用の納付書にはＥＡＮ１２８というバーコードが印字されていなければ行けません。
またバラでなくてはなりません。

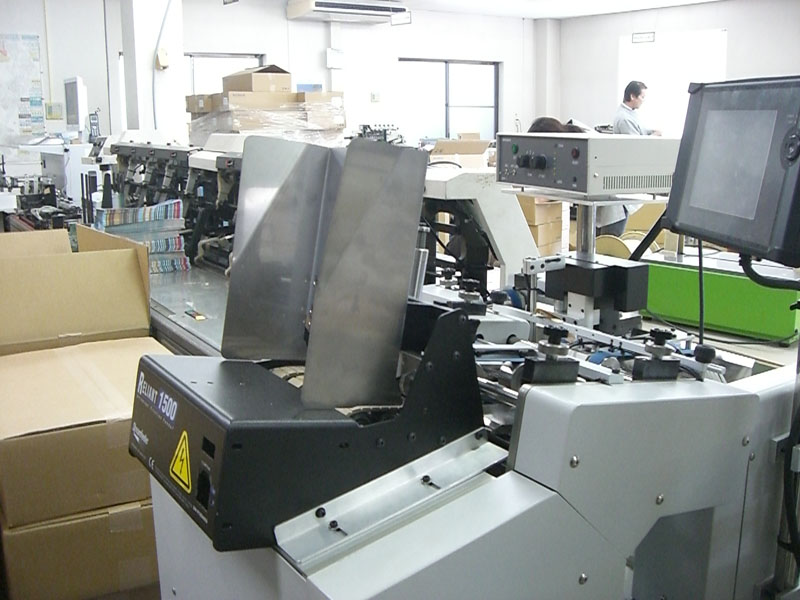

ＥＺフィーダーをインサーターの横に置くだけ（電気的にはつなげる必要がありますが）コンビニ収納用紙の冊子部分とバラ部分をちゃんと捌いてインサーターに一通分投入します。
ブッキングと封入封緘を別工程の２工程にすることで、１工程にある製本不良を防ぎます。

ＥＺフィーダーはインサーターへの投入時には、通数番号を読み取り、ＥＡＮ１２８を読み取り、厚み検査をして、インサーターに何を投入したかという記録を残します。
事前データが頂ける場合はマッチングの検査も可能です。

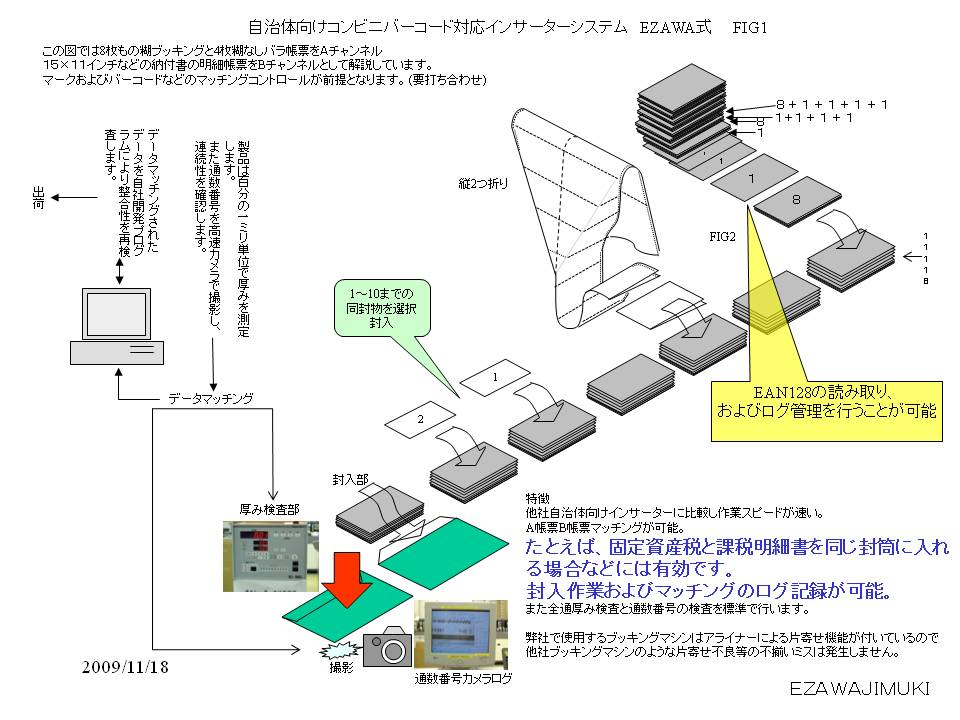

またインサーターのチャンネルとしても使用可能です。通数番号を読み取りますのでインサーター側がそのデータを受け取ってマッチングです。
２チャンネルインサーターの変形です。
これにより前ブログで書いた、納付書と明細の同封が可能です。従来、手作業か２通で送っていた納付書と明細が１通になります。
郵便料金５０円減らせます。（自治体に合理化の意志があれば・・・）

カット紙フィーダーとしても使えます。従来ストリームフィーダーはペラモノはダブルフィードしたりと厚物に比較して弱いのですが、ＥＺフィーダーはペラモノもばっちりです。秘密は公開になっていますのでお読みください。
http://www.ezawajimuki.co.jp/blog/index.php?e=117

ペラモノができると選挙投票所入場引換券などにも応用できます。

スタンドアロン検査装置にも使えます。ランダム厚みフィーダーとして使えば、中身が入っている封筒のランダム厚みフィードも問題ありません。
http://www.ezawajimuki.co.jp/blog/index.php?e=29
現在は中身１枚の封筒から８．５ミリまでの封筒をランダム厚みフィーダーとして使用しています。

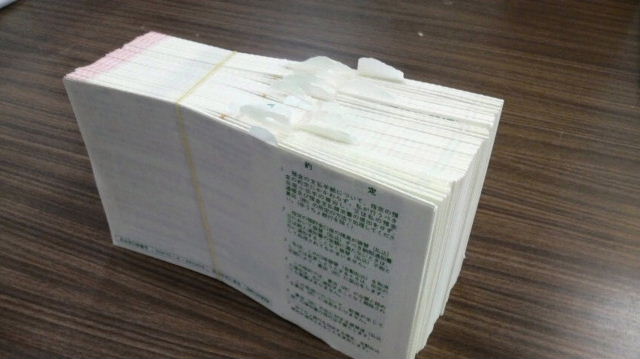

またＡ４シートフィーダーとしても使用しています。ペラでものり付け製本後でランダム厚みのＡ４シートでも全く問題ありません。ただしノリは先頭にしてください。ちなみに横長Ａ４でも縦長Ａ４でも問題ありません。
見たい方はご連絡お待ちしています。この機能があれば、定形外のインサーターはずいぶん色々使える気がします。


とここまで書いていて申し訳ないんですが・・・・。アーカイブス５が抜けてました・・・・。
申し訳ありません・・・。自分で見つけて愕然としました。

ということでアーカイブスは１　２　３　４　６　７　５　という順番になります・・・・。

いつもご覧いただきありがとうございます。
ついにEZフィーダー現在の完成型です。といってもまだ完成していませんが・・・・

アーカイブを（アーカイブスは造語？という情報が・・・・ＮＨＫが作ったという・・・）書き始めてここまで来ました。
少しまとめてみると

ストリームフィーダー　輪ゴムバージョン
図面１
図面２
シルバープロトタイプ　　　　　　　　　黒マークセンサー
図面３
図面４
図面５
ＥＺフィーダー第一世代０１　　　　　　黒マークと通数番号ＮＷ７と厚み検査とログ
図面６
図面７
図面８
ＥＺフィーダー第一世代０２　　　　　　黒マークと通数番号ＮＷ７と厚み検査とログ　
ＥＺフィーダー第二世代プロトタイプ　通数番号とＥＡＮ１２８と厚み検査とログ
ＥＺフィーダー第二世代０１開発中　 通数番号とＥＡＮ１２８と厚み検査とログ

というバージョンが存在します。

先回のブログでは第一世代０１と０２の完成と実績だったと思います。

第二世代はまだプロトタイプしか存在しません。
今週テストを行いました。
はたして９０メートル／分以上の搬送スピードでＯＣＲ－ＢとＥＡＮ１２８を読み取ることができるのか・・・・・。
結果は、ぱーぺき（パーフェクトに完璧の略）です。
が想像していたより良い結果が出ました。
搬送部の調整不足というか実際には１１３メートル／分のスピードだったので第一フィーダー部とのスピード差が大きくなりすぎて少し斜めフィードになってしまったのですが、（といっても全く問題ありません、調整の範囲です）斜めでもＥＡＮ１２８完全読み取りです。

斜めなのに完全読み取りに驚きました。さすがさんチーム

これでＥＺフィーダーがインサーターに何を投入したかという事が記録できます。
また事前データが頂けるのであれば検証をしてから投入、という作業が可能です。
このように２工程の欠点を克服した上で製本不良はゼロ。
だってブッキング後、目視検査を行ったモノで製本不良が無い完成品をＥＺフィーダーでインサーターに投入するから。
しかもランニング速度５０００通／時間。
ＨＰの速度維持してます。動画と１工程と２工程の特徴はこちら→http://www.ezawajimuki.co.jp/ezfeeder/ezfeeder.html

こんな使い方も可能です。


さらに定形外のインサーターにも連結可能です。
またスタンドアロン検査装置などにつければランダム厚みの封筒のフィーダーにも連結可能です。


８月のテスト結果も載せなきゃ　

　最近、入札が開催されている影響でしょうか？

ＥＺフィーダーに関するお問い合わせが・・・・・・。

前回はＥＺフィーダー完成と言うところでしたね。

今日はその続編です。

ＥＺフィーダーは第一世代０１と０２と二つのバージョンが有ります。

外見は同じです。が見てもわかりません。

４インチ標準で４．５インチも可能なモデルと４．５インチ標準で、４インチも可能なモデルの違いです。
でも４．５インチにセットすれば両方作業できますので実質的には差はないと申し上げて言いと思います。

第一世代は通数番号に相当するＮＷ７と厚みのデータをマッチングして管理するというシステムです。

でもは厚みの計測しか行いませんでした・・・・。
なぜなら自治体がＮＷ７を印字してくれなかったから・・・。

といっても８０万冊ノークレーム、ノーミス、製本ミスゼロですから・・・・。
２工程と言うことでずいぶん１工程を勧める各方面から載せ間違いによる誤封入ミスの可能性をご指摘ご指導いただきましたが、おかげさまで無事に乗り切っております。ありがとうございました。

現在スピードは安定稼働５０００通／時間はでます。

今後コンビニ収納は確実に広まっていくと思います。

今お使いの１工程のマシンを２工程のマシンとして、ブッキング２台、封入１台体制がよろしいかと思いますが・・・。

次回は第二世代についてです。（予定）

シルバーのプロトタイプ


第一世代０１


第一世代０２

　ここまでは、とりあえずさばくことができない、から、なんとか一人分はさばける様な気がする・・・・。
というところです。この状態で、プロトタイプを作るか？というお話です。

との会話・・・

「図面引きました。作ってください。さばけたでしょ、やっとこですけど・・・・」
１号
「え～、このまま作ってもうまくいかないと思うし～、本当に作るんですか？」

「１台だけなんで・・・。やるだけやってダメだったら諦めますから。かかった費用も出しますんで。」

牛舎（社内）にて・・・
１号
「うまくいかないと思うんだけどな～」
２号
「開発費出すって言ってるし、１台だけなら作っても良いんじゃないの？」


という事でできあがったのが・・・・・・シルバーのプロトタイプと呼ばれる・・・


そのあたりに該当する開発日記です。
http://www.ezawajimuki.co.jp/blog/index.php?e=17
http://www.ezawajimuki.co.jp/blog/index.php?e=18

徐々にさばきのスピードも速くなってきました。
目標４５００通／時間で、このときは４０００通／時間でした。

まだインサーターにも接続していないのに、購入したいという業者様が現れました。仰天しました・・・。
http://www.ezawajimuki.co.jp/blog/index.php?e=19

つづく・・・。

先回は「どうやって冊子とバラさばくのかできていません」ってとこまででした。

最初は１工程を考えたのですが、
条件１　バースターは等速運動をさせる方がよい。
条件２　ブッキングマシンは表が上である。
条件３　インサーターは表が下である。

１工程はあきらめました。・・・
過去ブログhttp://www.ezawajimuki.co.jp/blog/index.php?e=22

という条件を考慮すると・・・・・・、うまくいくイメージができなかったのです。ブッキングマシンを作らないといけなかったり、ターンオーバーさせる構造にしなくてはいけなかったり（これは各社していますね）、・・・・。

で仕方なく２工程を考えました。ブッキングをした完成品をストリームフィーダーに載せればいいや！！という安直な発想・・・。

最初は「本とバラをさばくのなんて簡単じゃないの！！」なんて思っていました・・・。
これが難しいんです・・・。やったことある人ならわかると思います。
どのくらい難しいかというと
「これはうまくいかないな・・・・絶対に」

でも２工程の方が１工程に比べて解決しなければいけない箇所が少なかったので２工程での開発は揺らぐことは無かったです。

そしてある日うまくいってしまう日が来ました。それは突然できるようになったうえに、ものすごく狭い範囲でしか調整できないという程度でした。そして・・・。この過去ブログです。

http://www.ezawajimuki.co.jp/blog/index.php?e=24

この時点で具体的な目標を既存の先行マシンの倍と決めました。

続く・・・・。

ちなみにまだマシンらしきモノは何もできていません・・・。

予告　次回はいよいよプロトタイプ登場。名称シルバーのプロトタイプ完成。

先日お伝えしたアーカイブス　始まり始まり・・・・。

２００７／６
コンビニ収納になったら冊子＋バラ・・・ということは機械で封入できないじゃないですか！！
http://www.ezawajimuki.co.jp/blog/index.php?e=4
２００７／７～１２
「コンビニ収納のマシンは自分で作ろう」と決意しました。最初の図面です。なつかし～。
http://www.ezawajimuki.co.jp/blog/index.php?e=13


最初はも１工程を考えていましたケド・・・・
　　ミシン目強すぎるんじゃないの！！
とか
　　　ミシン目が近いから残っちゃった～

を１工程にしたら防ぐことができない、封筒に入れたら発見不可能という理由と機械的にうまくいく様な絵が頭にイメージできなかったという理由です。
ということで・・・・結論２工程しかありえない！！で最初の図面（絵）を書きました。

でもまだどうやって冊子とバラが混在しているモノを一人分さばくか？という事を完成と言うにはほど遠かったです。

今から振り返ると２年以上これに取りかかっているんですね～。
完全に赤字部門です。

続く・・・。

最近各方面からお問い合わせいただいております。ありがとうございます。
お伺いしたり、お電話でＥＺフィーダーの説明させていただく際に、プロトタイプとか、第二世代と言う言葉を使わせていただいていますが、なかなかわかりにくいようなので、今一度復習をさせていただきます。

もちろん、全ブログというか、開発日記は、　江澤事務器トピックス　　カテゴリ　　コンビニ収納対応封入封緘機（ブッキングインサーター）　を選択して、コンビニ収納対応ブッキングインサーターの全て？がわかるかも？というページ　　
を読んでいただければ詳しくわかるのですが、「そんなもん読んでいたら日が暮れるわ！」 というごもっともな意見を頂戴いたしました。

実際が読んでみたら１０時間程度かかりました。朝から読み直して感慨にふけっていたら日が暮れていました・・・（事実・・・）。
これは大変でした。

という事で歴代仕様や図面、写真などを交えて公開します。

ご期待ください。

え～今日じゃないの～？。

申し訳ありません。明日以降です。
